一、压力校验台概述
RDS-YJT系列压力校验台是压力仪表检测工作中的重要辅助设备，与压力标准器配合使用，完成压力仪表校准、检测工作。
压力泵选用优质液压泵作为压力发生部件，辅以设计精巧的微调、快速接口、稳压阀组成。操作简单、结构合理、密封性能良好的优点，宽范围压力发生系统，可广泛应用于计量、科研、工矿企业及仪表制造等行业。
二、压力校验台技术指标
1、造压范围：0～60MPa
2、调节灵敏度：min 1 kPa
3、测量介质：洁净变压器油
4、外形尺寸：410×410×180（长×宽×高）
5、重 量： 6kg

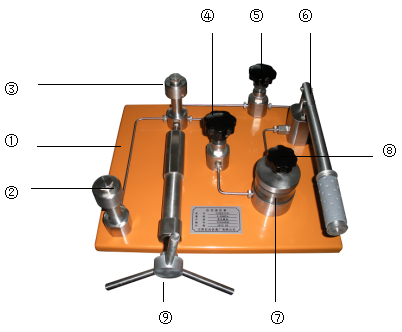

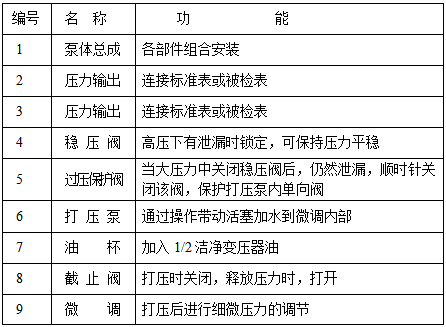

三、压力校验台各部件名称及功能
四、压力校验台使用操作
1、正程检测
拧下输出1、输出2接头上的堵头，打开稳压阀，将微调调至适当位置（中间位置），关闭油杯上方截止阀。轻轻操作杠杆，使变压器油至两个压力输出接口。再安装标准表和被检表，操作杠杆升压至65MPa左右时，使用微调调至60MPa，稳定2～3分钟后，逐点检测。（过压保护阀在造压前一直打开）
2、回程检测
按规程在满量程读数后，用微调缓慢降压至检定点，逐点检测，直至零点。当操作微调不能降压时，可以轻轻开启截止阀进行降压。
3、高压状态下，出现压力缓慢下降时，关闭稳压阀。
五、压力校验台使用注意事项
1、压力泵应选择平整易操作的台面放置，避免进入有高腐蚀性气体及粉尘颗粒的环境中使用。
2、被检仪器应作适当清洗，避免污渍进入检测回路。
3、输出1、输出2接嘴为专用快速接头，端面密封，安装仪表时，无需借助任何工具，均匀用力拧紧，大概在密封面相互贴紧时，再拧1~2圈，即可。
4、输出1、输出2接嘴为上下两件组成，使用时应经常检查下部锁紧螺丝是否连接可靠，若连接不可靠，在遇高压情况下，可能造成崩脱。
5、当杠杆造压较重时，请使用微调升压，则较为轻松。
