一、便携式压力校验仪概述
1、便携式压力校验仪为交直流两用的便携式仪表，在测量压力的同时，可测量电流，同时在LCD上显示出来，并备有24VDC输出。加之前面板上安装有打压手泵，使其成为理想的现场校验仪表。
2、高性能的微处理器对仪表零点和线性进行连续修正，保证仪表长时间内零点和准确度具有良好的重复性和稳定性，测量准确度高。
3、采用高性能CPU和温度传感器对仪表温度漂移进行自动补偿，保证准确度下的使用温度范围宽。
4、功耗低。电池充满后，保证准确度下的连续工作时间长。
5、恒流充电，具有电池电压的过充电、欠压自动关机及自动保护功能，保证电池不因过充电或欠压而损坏，电池使用寿命长（因长时间不用，隔三个月充电一次）。
6、微功耗的欠电压自动保护功能，保证仪表即使操作者因故而连续开机过长也不会因欠电压而损坏电池。
7、仪表量程功能丰富，一表多用，具有多种显示风格，可同时显示压力、电流，压力、水柱或压力、公斤及电流百分比。
8、仪表具有超量程报警功能，当所加压力超出额定满满量程+2500字时，仪表将显示OVERRANGE！P，并且内置蜂鸣器将断续发声，表示压力超出满量程，停止加压，使用微调，进行上下调整。当仪表所测量的电流超出22mA时仪表将显示OVERRANGE！I并且内置蜂鸣器将断续发声，表示所测电流超量程。
9、软件内容丰富，操作简单明了。
10、采用薄膜面板及进口轻触开关，款式新颖，按键寿命长。
11、LCD背光压力、电流显示，直观、清晰、结构凑合理。体积小，重量轻，携带方便。
12、前面板安装打压手泵，并带有微调、放气阀。压力源零部件精细研磨，气密性好，符合IP52密封标准。
13、可直接在面板上操作，调校满量程。
14、金属外壳，抗干扰能力强，牢固耐冲击。
15、容积式微调，极易实现检定点压力。
二、便携式压力校验仪技术指标
1、压力量程：- 90kPa～2.5MPa；0～60MPa（各档）
2、分 辨 率：压力：Min：1Pa；电流：Min：1uA
3、电流测量范围：0～22mA
4、直流输出：24VDC
5、准 确 度：压力：0.1%F.S、0.05%F.S
       电流：0.05%±1d
6、环境温度：5～50℃
7、直流工作时间：≥18h
8、显    示：41/2LCD、51/2LCD压力、电流双显示
9、相对湿度：≤80%RH
10、对载能力：为量程上限的1.2～1.5倍
11、外形尺寸：300×150×120mm（长*宽*高）
12、重    量：2.5Kg
13、电源及功耗：220VAC 50Hz 3VA
三、便携式压力校验仪用途
便携式压力校验仪除可作较高准确度校正标准器（表）外，也可作为工作仪表使用，广泛应用于冶金、石油、电力、化工、天然气、计量和科研等部门。

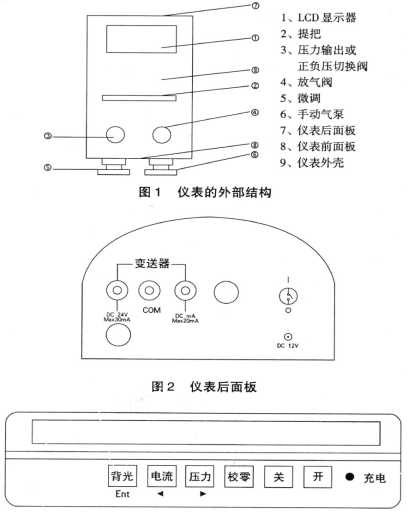

四、便携式压力校验仪组成

五、便携式压力校验仪使用
便携式压力校验仪由外部电源和内部6V可充电电源供电，外部电源消失后，内部6V可充电电源自动投入使用，校验仪由外部电源工作的同时，仪表进行充电,在现场使用可使用内部6V可充电电源,充电至满负荷一般需要12小时。
1、充电电源工作时间

2、回路电源
便携式压力校验仪提供的24V回路电源为内置式，在校验仪内部自动串入2线制电流回路，无须另外接线。
如果被校仪器由外部电源供电，则不能再接本校验仪24V电源，否则将烧毁仪表。
3、 测量介质
便携式压力校验仪的理想测量介质为干燥的无腐蚀性气体，如腐蚀性气体或污浊的液体进入本校验仪，将对校验仪的密封性能、校验数据产生不良影响。因此，在校验仪表前，应确认被校仪器中的残余介质被排空。

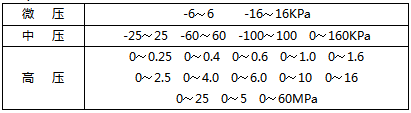

4、测量范围

六、便携式压力校验仪使用注意事项
1、当充电指示灯由红灯转换为绿灯时，停止对电池充电，长期充电易损坏高能量电池。
2、仪表长时间不用，应三个月充电一次。
3、当仪表的压力微调已调至最大或最小位置时，不能再强行调节，以防止损坏机内部件。
4、仪表传感器有足够的过载能力，但超过过载能力，传感器将有永久损坏的可能。返回
