一、HART手操器概述
HART手操器是把多功能校验仪的传统功能和HART通讯功能结合在一起，既能完成包括电压，电流，热电偶，热电阻，频率，电阻，压力在内的常规校验，又能用来与所有流行HART智能变送器直接通信，作为一台多功能手操器使用，用于维护和诊断HART仪表。
HART装置提供具有相对低的带宽，适度响应时间的通信，经过多年的发展，HART技术在国外已经十分成熟，并已成为全球智能仪表的工业标准。
HART协议采用基于Bell202标准的FSK频移键控信号，在低频的4～20mA模拟信号上叠加幅度为0.5mA的音频数字信号进行双向数字通讯，数据传输率为1.2Mbps。由于FSK信号的平均值为0，不影响传送给控制系统模拟信号的大小，保证了与现有模拟系统的兼容性。在HART协议通信中主要的变量和控制信息由4～20mA传送，在需要的情况下的测量、过程参数、设备组态、校准、诊断信息通过HART协议访问。
二、HART手操器工作原理
HART手操器采用的是半双工的通信方式，其特点是在现有模拟信号传输线上实现数字信号通信，属于模拟系统向数字系统转变过程中过渡性产品，因而在当前的过渡时期具有较强的市场竞争能力，得到了较快发展。HART 规定了一系列命令，按命令方式工作。
HART有三类命令 类称为通用命令，这是所有设备都理解、都执行的命令；第二类称为一般行为命令，所提供的功能可以在许多现场设备（尽管不是全部）中实现，这类命令包括 的现场设备的功能库；第三类称为特殊设备命令，以便于工作在某些设备中实现特殊功能，这类命令既可以在基金会中开放使用，又可以为开发此命令的公司所独有。在一个现场设备中通常可发现同时存在这三类命令。
三、HART手操器基本性能和功能

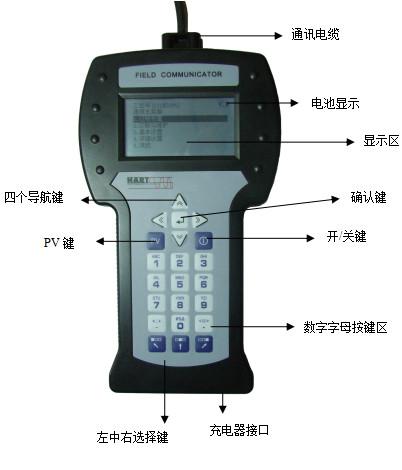

三、HART475手操器特点
1、全中文菜单显示；
2、符合HART协议要求，通过中文菜单提示输入，操作简单。
3、本HART475手操器具有体积小，重量轻特点。
4、配备可充电电池，自配直流充电器。
5、可实时显示变送器的压力、电流、温度及百分比等参数。
6、可对变送器的主变量的单位进行修改（含15种单位选择），以及显示的单位。
7、可读写变送器等设备的输出方式。可分为线性、开方以及未知，一般默认为线性方式。
8、可兼容电磁流量计、涡街流量计、金属转子流量计等带HART的流量计。
9、带有信息自诊断及保护功能。
10、低电压报警显示。
11、格式化密码保护功能。
四、HART475手操器常见故障排除
1、开不开机
在使用过程中如果出现开不了机，即无法启动现场通讯器，首先检查电池。如若电池有电还是启动不了，则有可能是现场通讯器的开关键已损坏。（注意：在使用过程当中请不要用坚硬的东西去触碰现场通讯器的按键贴膜，以免造成损坏。）
2、通讯不上或通讯中断
（1）若出现通讯不上，首先检查HART回路中现场设备的电流和电压。几乎所有的现场设备都至少需要4mA和12VDC以维持正常运行。
（2）检查回路中的阻抗，看回路中是否接入了250欧姆的外部阻抗。接入250欧姆电阻，将引线接入250欧姆电阻的两端。再查看通讯是否正常。
（3）检查接线端子和HART通讯线缆是否损坏。
（4）HART通讯受到控制系统的干扰。此时停止控制系统中的HART通讯，确认现场设备和通讯器之间的通讯。
