彩屏HART手操器是支持HART协议设备的手持通信器，它可以对所有符合HART®协议的设备进行配置、管理和维护。
彩屏HART手操器可以方便的接入4~20mA HART协议仪表电流回路中，与HART®协议仪表进行通信，配置HART仪表的设定参数（如量程上下限等），读取仪表的检测值、设定值，可以对仪表进行诊断和维护等等。该手持器支持HART协议的第一主设备（HART网桥等），也支持HART协议的点对点和多点通信方式。
二、彩屏HART手操器连接

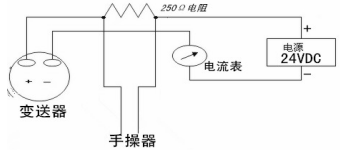

彩屏HART手操器可以在远端控制室或仪表就地接入单独对HART仪表进行通信操作。彩屏HART手操器可以并联在HART协议设备上，也可以并联在其负载电阻（250Ω）上。连接时不必考虑引线的极性。

三、彩屏HART手操器基本使用
1、安装电池组
（1）将现场通讯器正面朝下放在平稳的表面物体上。
（2）按住电池后盖开关，将其推向开锁的一边打开后盖开关，将后盖揭开装上电池，当电池装好后再将后盖开关推向关锁的一边锁上开关。
（注意在揭开后盖时从缝隙处轻轻揭开，以免损坏后盖。）
2、启动和关闭
该通讯器使用充电电池，使用前请确保：
（1）该通讯器没损坏;
（2）电池组已安装好；
（3）所有螺丝没有松动；
（4）将通讯器连接到回路；
四、彩屏HART手操器功能介绍
彩屏HART手操器开机后将会自动轮询地址为0的在线设备，在没有连接设备时手持器会显示“连接错误”的消息在已经连接了设备后打开手持器时会显示这个设备的在线菜单。从在线菜单可以按左箭头键可返回主菜单。
1、主菜单
主菜单有3个功能：1压力变送器、2温度变送器、3通用菜单。对于任何一类仪表，您总可以通过多次按左箭头键返回到主菜单。
2、压力变送器
当手持器已经连接好了HART协议从设备（仪表）后，就可以从主菜单进入压力变送器。
3、读取过程变量
在压力变送器选择第一项可以进入读取过程变量功能，这个菜单所列出的过程变量有主变量、输出电流和百分比值等，并会随每次通信实时更新。
4、诊断/服务
在压力变送器选择第二项可以进入诊断/服务菜单，这个菜单包括设备自检、回路电流检测以及仪表校准选项等。选择设备自检，可实现设备自检，报告检测结果。
选择回路电流检测，可以使变送器固定输出一个电流信号，方便验证整个回路是否正常。
5、基本设置
在压力变送器选择第三项可以进入基本设置菜单，这个菜单可对一些常用信息进行更改。
6、详细设置
在压力变送器选择第四项可以进入详细设置菜单,这个菜单提供了更多的组态信息，对于不同的HART设备，详细设置有很大的区别。
压力变送器在液晶显示屏的显示设备名称。只有通过注册的设备，其特殊功能才能完整。
同时，根据连接设备的不同，其在线菜单也可能是不相同的。压力变送器的详细说明参看附录。当操作未注册的设备时，手持器将会提供一个通用的界面。这个界面能够完成所有HART通信设备的通用功能。
五、常见故障排除
1、手操器不能找到仪表
（1）检查回路负载电阻的大小，负载电阻应在250～500Ω之间。
（2）检查手持器和仪表的接线是否正确。
（3）检查仪表是否上电正确。
（4）可能仪表地址不是0，选择“确定”，进行轮询，就可能找到仪表。
2、按手持器电源开关无显示
（1）检查手持器是否已装入电池。
（2）检查手持器的电池安装是否正确。
（3）检查手持器的电池是否用尽。
