一、投入式液位变送器概述
RDS-818系列液位变送器由扩散硅压阻式压力传感器作为测量元件，把与液体深度成正比的液体静压力准确测量出来，并经过信号调理电路转换成标准（电流或电压）信号输出，建立起输出信号与液体深度的线性对应关系，实现对液体深度的测量。产品精度高、体积小，直接投入液体中，即可测量出变送器末端到液面的液体高度，使用方便。适用于石油、化工、电厂、城市供水、水文勘探领域的液位测量与控制。
二、投入式液位变送器规格参数
1、过压：1.5 倍满量程压力
2、精度：±0.25%FS（典型值）；±0.5%FS（最大值）
3、稳定性误差：±10mmH2O（典型值）；±20mmH2O（最大值）
4、传输方式：二线制；三线制
5、供电电源：15V～28V DC
6、输出信号：4～20mA DC；0mA～10/20mA DC；0/1V～5/10V DC
7、与介质接触材料：
（1）壳体：不锈钢 1Cr18Ni9Ti
（2）膜片：不锈钢 316L
（3）电缆：Φ7.2mm 聚乙烯（或聚氨脂）
8、使用温度范围：-30～80℃
9、防护等级：IP68（传感器部分）；IP65（接线盒部分）
10、防爆等级：ExiaⅡCT6
三、投入式液位变送器安装与接线
1、安装
（1）一般要求：当测量一般介质时（如：水、轻质油），应使用节流型。当测量粘稠、易阻塞、易结晶介质时，应选用防阻塞型。
（2）变送器所配电缆长度，除用户特殊说明外，一般比测量范围长2米
（3）变送器直接投入到容器中，即可正常工作。

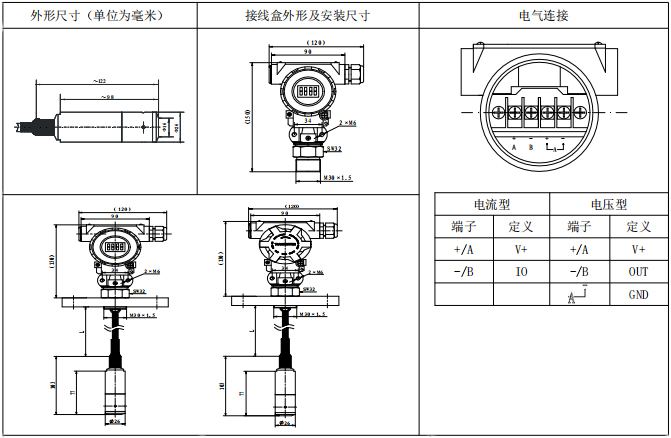

2、外形尺寸

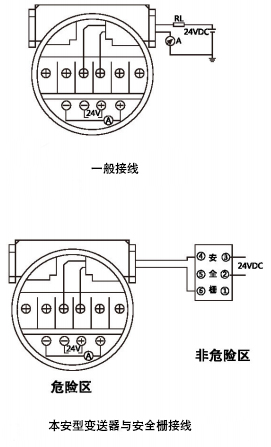

3、接线方式

变送器的端子位于中继箱内，电缆线从中继箱的引线口接人。中 间两端子为24V DC输入端，两边的两端子为显示表头接线端子。
零点和量程调正：零点和量程调正电位器位于中继箱内。校正时 打开中继箱盖，即可进行调正，左边的(Z)是调零点电位器，右边的(R) 是调量程电位器。
