产品特点/Product features-----------------------------------------------------------◆◆
概述
RDS-SZLGLT系列插入式文丘里管是针对工业企业中大管径、大流量精确计量而生产的一种更方便的流量测量装置，
它可以成功替代阿牛巴等大管径插入式流量测量仪表，主要用于石油、化工、冶金、电力行业。
适用范围
1、 公称直径：圆形管道：500mm≤DN≤4000mm
矩形管道：500mm×500mm≤DN≤4000mm×4000mm
2、 公称压力：PN≤2.5MPa
3、 介质温度：t≤600℃（大于600℃时，订货时请注明）
4、 稳定度：±10Pa
5、 精度等级：1级，1.5级，2级
主要特点
1、 流阻小，压损小。
2、 差压大，精度高。
3、 测量范围宽，可根据用户使用条件和要求进行设计。
4、 安装方便，在测量管道上直接开孔将装置插入后固定即可。
5、 可适用于不规则形状的管道。
6、 可加装吹扫装置，使用过程中可直接清理。
技术参数/Technical parameters-------------------------------------------------------◆◆
结构形式

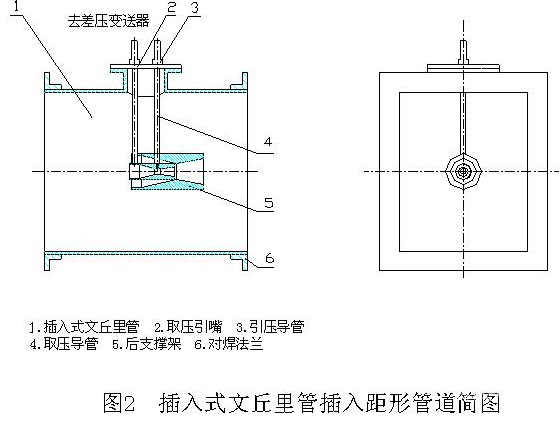

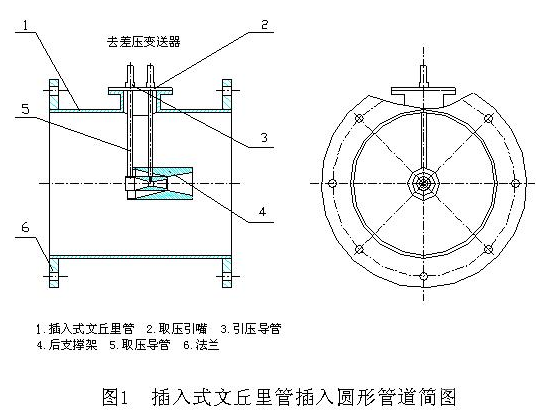

插入式文丘里管结构见图1、图2
