产品特点/Product features-----------------------------------------------------------◆◆

概述
    RDS-LGA限流孔板为一同心锐孔板，用于限制流体的流量或降低流体的压力。流体通过孔板就会产生压力降，
通过孔板的流量则随压力降的增大而增大。但当压力降超过一定数值，即超过临界压力降时，不论出
口压力如何降低，流量将维持一定的数值而不再增加。限流孔板就是根据这个原理用来限制流体的流
量或降低流体的压力。
    RDS-LGA限流孔板作为节流元件，由于具有结构简单、易加工、制造成本低、安装方便等优点，在满足工艺
要求的前提下，使用限流孔板代替调节阀来限定流量或降低压力，将会大大地降低投资和操作维修费
用，因此在国外已被广泛地应用于工艺装置，对装置的安全运行起着重要的作用。

技术参数/Technical parameters-------------------------------------------------------◆◆

使用范围：
    1、管道通径：DN10～DN1000（mm)
    2、工作压力：0.6～32.0（MPa）
    3、孔径比：0.05≤β≤0.70
    BYM—XL限流孔板可用于限制流体的流量或降低流体的压力。限流孔板是按HG/T20570 -1995进
    行设计制造，按JJG640-94进行检定。无需实流标定。适用于：
    （1）工艺物料需要降压且精度要求不高。
    （2）在管道中阀门上、下游需要有较大压降时，为减少流体对阀门的冲蚀，当经孔板节流不会产
             生气相时，可在阀门上游串联孔板。
    （3）流体需要小流量且连续流通的地方，如泵的冲洗管道、热备用泵的旁路管道（低流量保护管
             道）、分析取样管等场所。
    （4）需要降压以减少噪声或磨损的地方，如放空系统

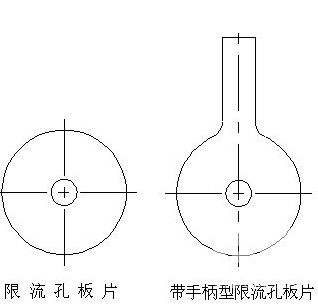

结构形式
    限流孔板按孔板上开孔数分为单孔板和多孔板；按板数可分为单级和多级。
结构图如下：
