产品特点/Product features-----------------------------------------------------------◆◆

概述
   RDS-LG-X系列楔形流量计是八十年代开始开始逐步走向实用的一种新型流量计，其检测件是一个V字形楔
块（又称楔形节流件），它的圆滑顶角朝下，这样有利于含悬浮颗粒的液体或粘稠液体顺利通
过，不会在节流件上游侧产生滞流。因此特别适合在石油、化工等行业中用于体积流量和质量
流量的测量。
特点
1 重复性好、精确度高，经标定的楔形流量计，精度达0.5 级。
2 具有自清洁能力，无滞流区。
3 耐磨损、寿命长、可靠性高。
4 永久压损比孔板小。
5 一体型结构，现场安装无需安装导压管路，直接与管道进行螺纹或法兰连接。施工省时省力，
   维护方便。
原理
    楔形流量计是一块Ｖ型节流件，它的圆滑顶角朝下，这样有利于含悬浮颗粒的液体或粘稠液
体顺利通过，不会在节流件上游产生滞流。楔形流量计可用于粘滞性液体的流量测量，黏度可
高达500mPa•S，如燃油、渣油、重油、亦可用于含悬浮颗粒的液固混合物，如浆状流体、污水
等的流量测量，还可用于气体、蒸汽之类介质的流量测量。

技术参数/Technical parameters-------------------------------------------------------◆◆

RDS-LG-X系列楔形流量计参数指标
1、 公称直径：25mm≤DN≤500mm
2、 雷诺数范围：ReD最低可达300，最高可达106以上
3、 公称压力：PN≤10MPa
4、 工作温度：t≤350℃
5、 精度：1级
流量方程：

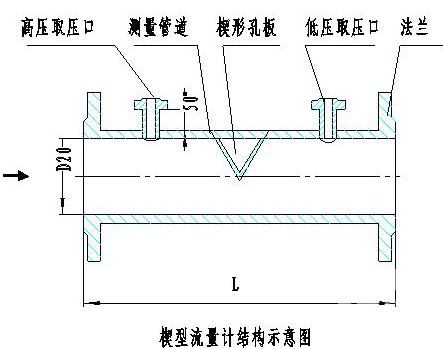

RDS-LG-X系列楔形流量计一般与带远传瞙盒的差压变送器配套成一体，被测介质与引压管线及变送器隔离，
因此可以用于脏污介质的测量。结构见下图：

安装要求

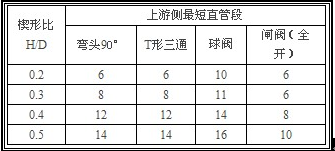

RDS-LG-X系列楔形流量计上游侧最短直管段见下表：
