一、法兰差压液位变送器概述
RDS-E438W系列法兰差压液位变送器结构上是由RDS-E438W系列系列差压变送器和焊接安装的液位法兰组成。作用在高压侧的压力，首先经过液位法兰上膜片和填充液，再经变送器本体，最后到测量传感器的高压侧。
RDS-E438W系列法兰差压液位变送器主要应用于测量罐体液位，然后将其转变成4～20mADC/HART电流信号输出。
二、法兰差压液位变送器规格参数
1、性能指标
测量对象 粘稠的、温度较高的液体。
2、量程范围
| 量程代码 | 最小量程 | 最大量程 | 额定压力（最大值） |
| LT4 | 1kPa | 6kPa | 液位法兰的额定压力 |
| LT5 | 4kPa | 40kPa | |
| LT6 | 25kPa | 250kPa | |
| LT7 | 200kPa | 3MPa |
3、测量膜盒：不锈钢316L
4、测量膜片：不锈钢316L、哈氏合金C、钽膜片、FEP、PFA、PTFE覆膜。
5、过程法兰：不锈钢304
6、填充液：硅油、氟油
7、密封圈：丁腈橡胶（NBR）、氟橡胶（FKM）、聚四氟乙烯（PTFE）
8、变送器外壳 铝合金材质，外表喷涂环氧树脂
9、外壳密封圈 丁腈橡胶（NBR）
10、电气连接 M20×1.5电缆密封扣，接线端子适用于0.5mm2～2.5mm²的导线。
11、过程连接 压力连接：法兰直接安装，法兰规格见选型表。
12、低压侧压力容室上有NPT1/4内螺纹，连接附件见选型表。
13、重量：DN50/2" 约7kg～10kg；DN80/3" 约8kg～11kg；DN100/4" 约9kg～12kg
14、外壳防护等级 IP67

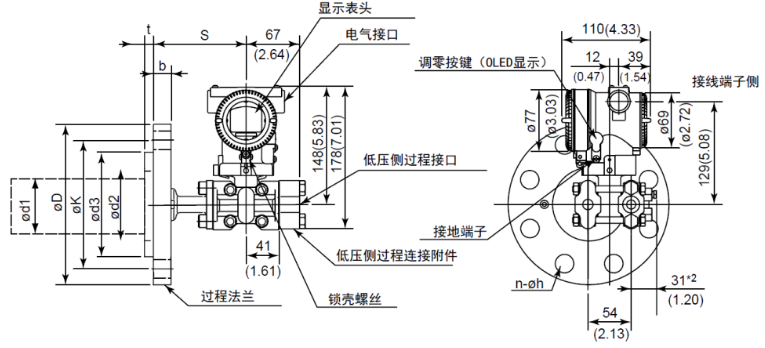

三、外形尺寸
四、法兰差压液位变送器选型指南
四、法兰差压液位变送器选型指南
| RDS-E438W | 法兰液位变送器 | |||||||||||||||||||||||||||||||
| 代码 | 测量范围 | |||||||||||||||||||||||||||||||
| LT4 | 0～1.0kPa…6kPa | |||||||||||||||||||||||||||||||
| LT5 | 0～4kPa…40kPa | |||||||||||||||||||||||||||||||
| LT6 | 0～25kPa…250kPa | |||||||||||||||||||||||||||||||
| LT7 | 0～200kPa…3MPa | |||||||||||||||||||||||||||||||
| 代码 | 输出 | |||||||||||||||||||||||||||||||
| E | 4mA～20mA DC 按线性输出设定，叠加HART协议数字信号，带现地LCD显示 | |||||||||||||||||||||||||||||||
| 代码 | 接液法兰膜片材质 | |||||||||||||||||||||||||||||||
| 22 | 不锈钢316L | |||||||||||||||||||||||||||||||
| 23 | 哈氏合金C | |||||||||||||||||||||||||||||||
| 24 | 钽（仅平面式） | |||||||||||||||||||||||||||||||
| 25 | 蒙乃尔（仅平面式） | |||||||||||||||||||||||||||||||
| 代码 | 法兰尺寸及规格 | |||||||||||||||||||||||||||||||
| A | DN50 DIN2501 E型 DN2526 | |||||||||||||||||||||||||||||||
| B | DN80 DIN2501 E型 DN2526 | |||||||||||||||||||||||||||||||
| C | DN 2" ANSI B 16.5 RF型ANSI16.5 | |||||||||||||||||||||||||||||||
| D | DN 3" ANSI B 16.5 RF型ANSI16.5 | |||||||||||||||||||||||||||||||
| F | DN 4" ANSI B 16.5 RF型ANSI16.5 | |||||||||||||||||||||||||||||||
| 代码 | 额定压力 | |||||||||||||||||||||||||||||||
| 压力等级 | 法兰压力标准 | |||||||||||||||||||||||||||||||
| 1 | PN 1.0MPa/4.0MPa | DIN 2501 | ||||||||||||||||||||||||||||||
| 2 | PN 6.4MPa | DIN 2501 | ||||||||||||||||||||||||||||||
| 3 | PN 10MPa | DIN 2501 | ||||||||||||||||||||||||||||||
| 6 | 150psi | ANSI B 16.5 | ||||||||||||||||||||||||||||||
| 7 | 300psi | ANSI B 16.5 | ||||||||||||||||||||||||||||||
| 8 | 600psi | ANSI B 16.5（不包含DN4" ANSI B16.5） | ||||||||||||||||||||||||||||||
| 代码 | 插入筒长度 | |||||||||||||||||||||||||||||||
| L0 | 无（平面式） | |||||||||||||||||||||||||||||||
| L1 | 插入长度50mm | |||||||||||||||||||||||||||||||
| L2 | 插入长度100mm | |||||||||||||||||||||||||||||||
| L3 | 插入长度150mm | |||||||||||||||||||||||||||||||
| 代码 | 填充液 | |||||||||||||||||||||||||||||||
| S | 硅油 -30℃～200℃ | |||||||||||||||||||||||||||||||
| V | 植物油 0℃～250℃ | |||||||||||||||||||||||||||||||
| 代码 | 接液法兰膜盒面形式 | |||||||||||||||||||||||||||||||
| N | 无 | |||||||||||||||||||||||||||||||
| 1 | 316L上涂FEP（氟化乙烯丙烯共聚物）（温度≤180℃） | |||||||||||||||||||||||||||||||
| 2 | 316L上涂PFA（过氟烷基化物）（温度≤260℃） | |||||||||||||||||||||||||||||||
| 3 | 膜片贴PTFE膜（聚四氟乙烯膜，仅平面式）（温度≤200℃） | |||||||||||||||||||||||||||||||
| 代码 | 负压端过程连接附件 | |||||||||||||||||||||||||||||||
| P | 无附件，夹块自带1/4NPT内螺纹 | |||||||||||||||||||||||||||||||
| N | 1/2 英寸NPT内螺纹不锈钢腰型接头 | |||||||||||||||||||||||||||||||
| J | M20x1.5 外螺纹不锈钢丁字螺纹接头 | |||||||||||||||||||||||||||||||
| C12 | NPT1/2-M20×1.5转换接头(与选项N同时选配) | |||||||||||||||||||||||||||||||
| C13 | NPT1/4-M20×1.5转换接头(与选项P同时选配) | |||||||||||||||||||||||||||||||
| 代码 | 防爆等级 | |||||||||||||||||||||||||||||||
| S | 标准型（无防爆） | |||||||||||||||||||||||||||||||
| d | 隔爆型 Exd IIC T6 | |||||||||||||||||||||||||||||||
| i | 本安型Exia IIC T4 | |||||||||||||||||||||||||||||||
| RDS-E438W-LT6[0-50kPa] E 22 B 1 L 0 S N P d 完整的型号规格 | ||||||||||||||||||||||||||||||||
